電動溫控閥工作原理：

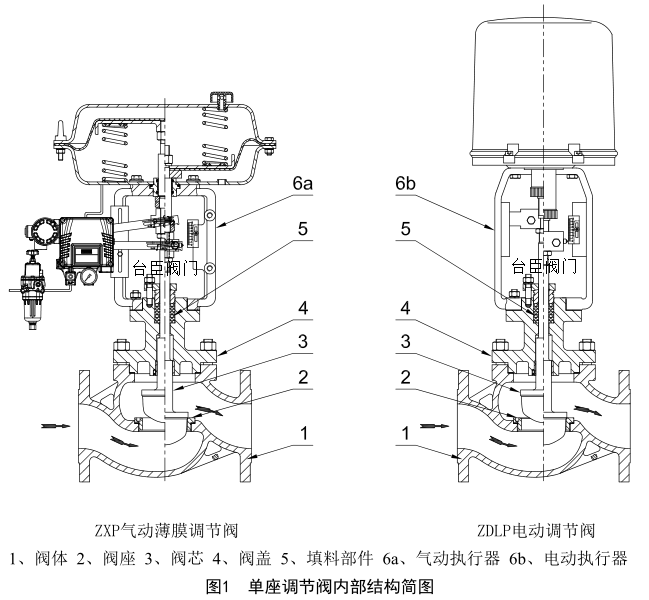

電動溫控閥工作原理是通過電動執行機構輸出軸的動作從而實現閥桿(閥芯)的上升或下降位移，從而使得調節閥的節流面積【閥座（2）與閥芯（3）之間的開啟面積】得以改變來實現對流體介質的壓力、流量、溫度等參數的控制。下面臺臣閥門詳細介紹下蒸汽溫度解決方案中需要的電動溫控閥、儀表、溫度傳感器的技術參數及工作原理、解決方案圖等信息。
電動溫控閥概述：
電動溫控閥由ZDLP電動單座調節閥演變而來，該閥由PSL系列或3810L系列（電子式）電動執行器和低流阻型直通單座調節閥組成，它是以220V交流單相電源作為驅動電源，接受來自DCS或PLC的DC4mA~DC20mA（DC1V~DC5V等）控制信號來運轉的全電子式執行機構，同時可以輸出（DC4-20mA或DC1-5V）閥位反饋信號。

蒸汽溫度解決方案：
ZDLP分體式電動溫控閥采用電動單座調節閥（或防爆型電動調節閥）+調節儀及PT-100溫度傳感器等附件組成，具有高控制精度，可達±0.1%的控制精度，調節性能及控制精度遠超過常規自力式溫度調節閥，在化工防爆區域，可選用防爆電動溫控閥，填補一體式自力式電控溫度調節閥沒有防爆功能的空缺。
電動溫控閥的特點是采用自反饋系統，PT-100傳感器（3）通過采集被調介質自身的實時溫度變化，經調節儀（2）轉換為DC4-20mA的標準控制信號來控制電動調節閥（1）的開啟度，從而能直接對蒸汽、熱氣、熱油等介質的溫度實行自動PID調節和控制，亦可使用在防止對過熱或熱交換場合，是當下遠程控制，連接PLC系統，對控制精度要求高的主流產品。下面是臺臣閥門在蒸汽系統中，對溫度控制的解決方案圖，供參考。

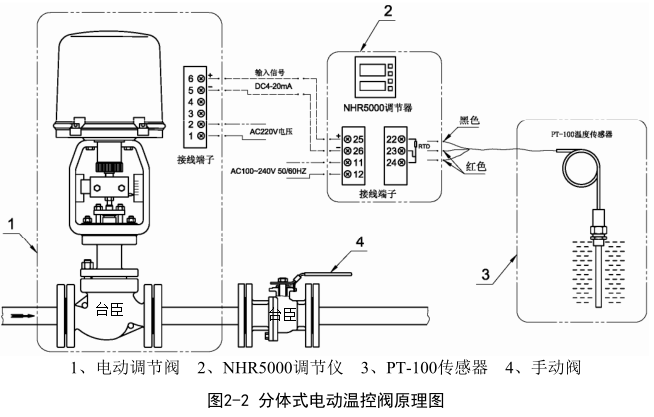

蒸汽溫度解決方案-電動溫控閥

蒸汽溫度解決方案接線說明：
1、調節儀（2）端子22、23、24接傳感器（3）3個接線端子（注意端子顏色）；
2、調節儀（2）端子25和端子26接電動調節閥（1）的端子5和端子6（注意正負極）；
3、調節儀（2）端子11和端子12接AC100~240V 50/60HZ電壓；
4、電動調節閥（1）端子1和端子2接AC220V電壓；
注：①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、I、D值，即使用調節儀（2）自整定功能，具體操作步驟參見）自整定功能，具體操作步驟參見NHR5000型調節儀使用說明書（P17之7.3條）；
②由于調節儀（2）無防爆型，安裝在要求防爆場合必須將調節儀（2）置于防爆控制箱內或?qū)⒄{(diào)節儀（2）安裝在非防爆區，且調節儀（2）與調節閥（1）的控制信號線必須用屏蔽線（3芯、1.5平方）。用戶可提供詳細要求，讓我司為您提供合理的蒸汽溫度解決方案。
電動溫控閥安裝注意事項:
為維護本調節閥的性能，安裝時請注意下述事項：
1、請勿損傷閥與配管連接法蘭的密封面，以免造成密封泄漏。
2、將本調節閥從包裝箱內取出時，建議在調節閥較重時使用吊帶吊運，使用的吊帶承吊重量必須與閥的重量相符，以免損傷調節閥。
3、請充分清洗配管內部，去除雜物、焊渣后再安裝調節閥，若有異物，將引起閥芯與閥座間泄漏。若雜物進入閥桿與閥蓋之間的導向部分，將引起動作不良。
4、空氣配管與電氣配線接口的塞子和蓋等，在本調節閥與配管安裝完成后及空氣配管與電氣配線工程開始之前，請不要打開。
5、本調節閥在安裝到工藝配管上時，請不要使其受到撞擊、摔落等劇烈沖擊。否則將引起故障，必須重新調試。
6、本調節閥執行機構在帶有手動操作機構的場合下，要確保有安全且易于操作的場地。
7、安裝管道上有振動或閥口徑較大（閥自重較重）時，應安裝支撐架。不要將本調節閥安裝在有劇烈振動和對調節閥施加過大載荷的場合。
8、為便于維修，不要將執行機構顛倒安裝。
9、在安裝前，應對管道進行清洗，閥門入口處應留有足夠的直管段長度，并在本調節閥入口的前方盡可能配過濾器，要注意好管道法蘭與閥體法蘭連接時的同軸度。

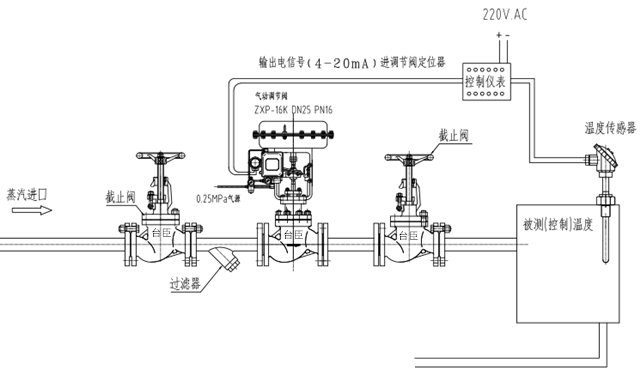

關于蒸汽溫度解決方案，我司還可以提供自力式電控溫度調節閥，或者氣動溫控閥的技術方案，解決用戶溫控方面的難題，歡迎大家來電咨詢。
