電動小流量調節閥概述：
TC911W電動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥，可廣泛控制各種氣體、液體、蒸汽的流量，Kv值可至0.01。因而可應用在許多需準確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。
電動小流量調節閥調節閥亦可專門用于SCR/SNCR煙氣脫硝系統，使用介質一般為20%濃度氨水或尿素，通過上位機的控制，經T-1000智能型電氣轉換器或電氣閥門定位器輸出的標準氣源信號20-100KPa（即3-15PSI）或DC4-20mA模擬信號來準確控制閥門的開度，從而準確調節氨水或尿素的噴射量，以達到更高標準的煙氣脫硝效率，符合煙氣環保要求。
電動小流量調節閥結構與原理：
電動小流量調節閥由電子式電動執行機構及針形單座調節閥兩部分組成。執行機構接受外來控制信號，推桿產生位移，帶動閥桿、閥芯相對于閥座產生相應位移，改變了進入閥體流體流量，從而確保生產過程按一定的程序或要求正常進行。
TC911W電動調節閥以220V交流單相電源作為驅動電源，接受來自DCS或PLC的DC4-20mA（DC1-5V等）控制信號來運轉的全電子式執行機構，同時可以輸出（DC4-20mA或DC1-5V）閥位（位置）反饋信號。
電動小流量調節閥特點：
1、閥體流路嚴格按等截面低流阻設計，故壓降損失小。
2、閥芯采用加強型閥桿導向結構式，因而工作穩定性佳，特別能承受高速流體對閥芯沖擊。
3、執行機構采用多彈簧圓周均勻布置，使用高強度橡膠薄膜執行元件，能接受20-100KPa（3-15PSI）的標準氣壓控制信號。
三、電動小流量調節閥主要技術參數：
| 公稱通徑 | 1/4"、1/2"、3/4" |
| 閥芯型式 | 針形 |
| 流量特性 | 等百分比、線性、開關 |
| 公稱壓力 | PN 1.6,2.5,4.0,6.3 MPa ANSI Class 150,300,600 lb; |
| 連接方式 | 內螺紋、對夾法蘭（定制） |
| 閥體材質 | 0Cr18Ni9(304);0Cr17Ni12Mo2(316) |
| 閥內件材質 | 0Cr18Ni9(304);0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2(316L) 以上+Stellite(堆焊司鈦萊合金) |
| 執行機構 | 氣動薄膜式、氣動活塞式 電動開關式、全電子式 |
電動小流量調節閥主要性能指標：
| 公稱通徑DN | 1/4"、1/2"、3/4" | ||||||||||||
| 額定流量系數Cv | 直線 | 0.01 | 0.02 | 0.05 | 0.1 | 0.2 | 0.3 | 0.5 | 0.63 | 1.1 | 1.25 | 2.0 | |
| 等百分比 | — | — | 0.05 | 0.1 | 0.2 | 0.3 | 0.5 | 0.63 | 1.1 | 1.25 | 2.0 | ||
| 額定行程 | 10、16 | ||||||||||||
| 膜片有效面積Ae（cm2） | 100、200 | ||||||||||||
| 公稱壓力 | MPa | 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 | |||||||||||
| Bar | 16, 25, 40, 64(63)/20, 50, 110 | ||||||||||||
| Lb | ANSI：Class150、Class300、Class600 | ||||||||||||
| 連接方式 | 內螺紋、對夾法蘭 | ||||||||||||
| 流量特性 | 直線、修正直線、修正等百分比 | ||||||||||||
| 閥芯形式 | 針形（柱塞式） | ||||||||||||
| 固有可調比 | 50:1 | ||||||||||||
| 執行機構形式 | 電子式 | 電源電壓：AC220V，DC24V等，控制信號：DC4-20mA等 | |||||||||||
| 氣動 薄膜式 | 氣源壓力：0.14/0.25MPa，彈簧范圍20~100KPa、40-200KPa等 | ||||||||||||
| 允許泄漏量 | Ⅳ級、Ⅵ級(微氣泡級) | ||||||||||||
| 工作溫度 t(0C) | -20～200、-40～250、-60～250等 | ||||||||||||

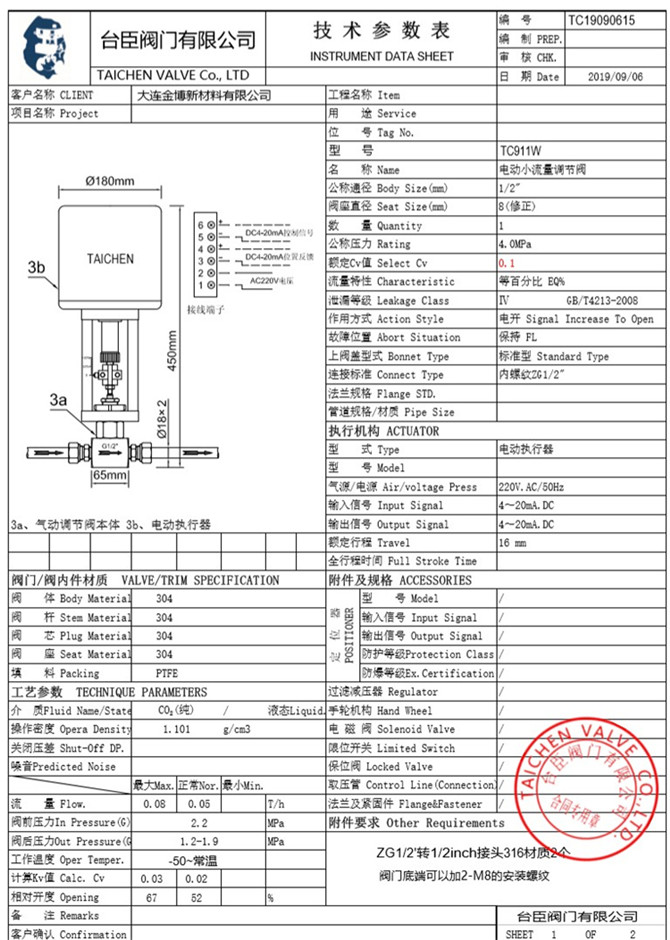

.JPG "電動小流量調節閥選型表")

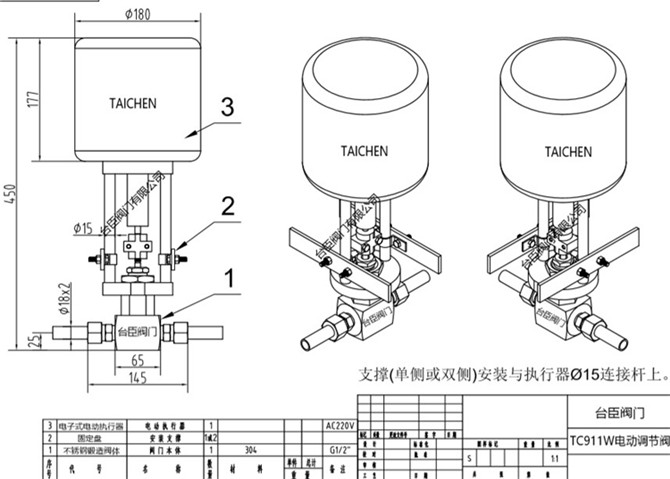

.JPG "電動小流量調節閥圖紙")
