天然氣、液化氣氣動切斷閥介紹 ：
液化氣氣動切斷閥又稱氣動緊急切斷閥、氣動快速切斷閥、或氣動O型切斷球閥等，其工作原理大同小異，但是應用場合有所不同，根據用戶現場使用的工況選型，但多用于緊急故障時快速切斷管線介質使用的。氣動切斷閥與氣體泄漏監測儀器聯接，當儀器檢測到可燃氣體泄漏時，自動快速關閉切斷閥，切斷燃氣的供給，及時制止惡性事故的發生。當然這的燃氣可以是天然氣、液化氣、煤氣、氫氣、氨氣等各種易燃易爆氣體。選用時根據介質特性選用材質和結構密封形式，但所有電氣附件必須防爆，且?guī)謩訖C構，確保使用的安全性，下面臺臣介紹下我司在中石化液化氣儲配站廣州分公司加氣系統二站的液化氣氣動切斷球閥使用案例圖片及結構特點、閥門配置等信息。 一站為進口產品，二站為國產品牌，我司于2019年6月份中標。

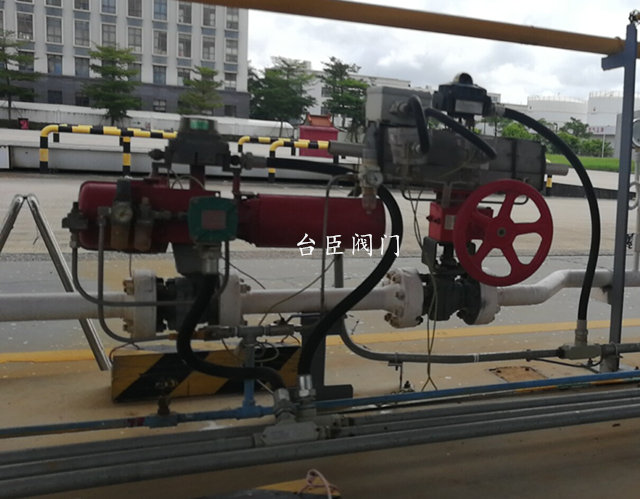

液化氣氣動切斷閥一站案例圖：

天然氣、液化氣氣動切斷閥結構：
臺臣牌氣動切斷球閥小口徑采用二片式浮動式球閥結構，大口徑采用三片式固定式球閥結構。閥體由主、副二部分組成，球芯采用全通徑，額定流量系數大，流阻小。球芯表面采用特殊工藝進行硬化處理，使其表面光滑耐磨，具有防火防靜電功能，閥座密封材料為碳纖維增強型聚四氟乙烯，閥座磨損小，密封優良，使用壽命長，具有極強的切斷性能執行機構選用高性能雙活塞齒輪齒條結構或撥叉式結構，傳動效率高、結構緊湊、切斷速度快。關于天然氣、液化氣氣動切斷閥圖紙、技術參數等相關問題，請咨詢臺臣閥門工作人員，讓我司為您服務。
氣動切斷閥一站案例圖：

液化氣氣動切斷閥參數要求：
雙向軟密封、泄露等級CLASS V、帶防火認證
閥體材質WCB、閥內件材質不銹鋼304
帶氣動執行機構及其他氣路附件失電/失氣故障位FC
帶手輪、氣源接口1/4"NPT
ASCO電磁閥24VDC低功耗(＜4W)、帶浪涌保護功能、ExdIIBT4 Gb,IP65、外殼及本體材質316SS、電氣接口1/2"NPT(F)
接近式開/關回訊、ExdIIBT4 Gb，IP65
整體接線盒電氣接口3/4"NPT
以上為單臺氣動切斷閥的參數表
DN65 PN25浮動式氣動切斷閥6臺
DN200 PN25固定式氣動切斷閥6臺

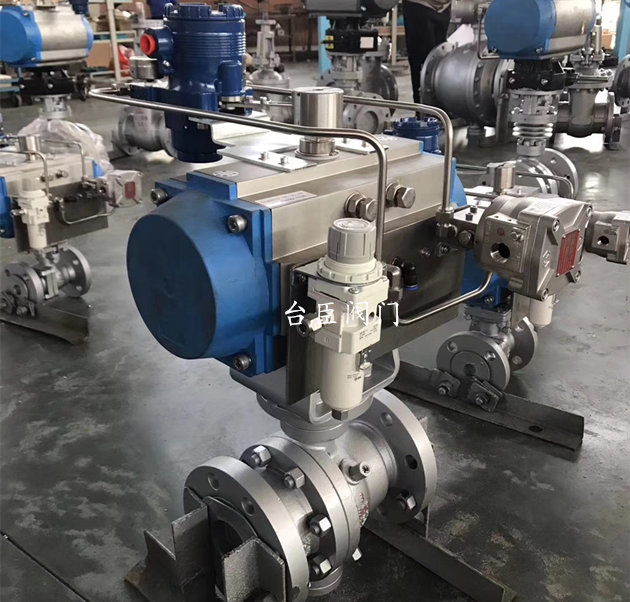

我司為二站生產的氣動切斷球閥圖片

臺臣牌液化氣氣動切斷閥特點：
1、閥座限位結構(扭矩穩定)：閥座密封圈合理預緊并限位，大大減小了操作扭矩;閥座底部設有彈簧，維持扭矩穩定。
2、閥桿防飛出設計(安全可靠)：下裝式閥桿，防止閥桿因介質壓力過高而飛出，徹底消除了安全隱患。
3、獨特的防火設計(可在火燒后保持密封)：軟密封閥座采用帶有密封面的不銹鋼座包裹聚四氟乙烯密封圈組合式閥座，不銹鋼座密封面和球體間有- -小間隙。當聚四氟乙烯密封圈遇火燒毀時，浮動球體在介質壓力作用下壓向不銹鋼座,同時依靠閥座底部彈簧作用，推動不銹鋼座壓向球芯，球體和不銹鋼座密封面間形成密封。
4、防靜電裝置(可將靜電引出)：簡便易裝的防靜電裝置，使球體、閥桿和閥體始終連為一體，因開關導致密封面摩擦而產生的靜電被引出。
5、標準執行器:氣動、電動可互換。
關于天然氣、液化氣氣動切斷閥系統方案、技術參數、價格等可聯系我司工作人員。
