精小型氣動套筒調節閥工作原理是以氣源作為動力，以氣缸作為執行器，通過接受控制系統或調節儀表傳來的0～10mA DC或4～20mA的電流信號作為驅動信號,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，使閥門呈線性或等百分流量特性做調節動作，從而達到對管道介質的流量、助溫度等各種工藝參數開關量或比例式調節。

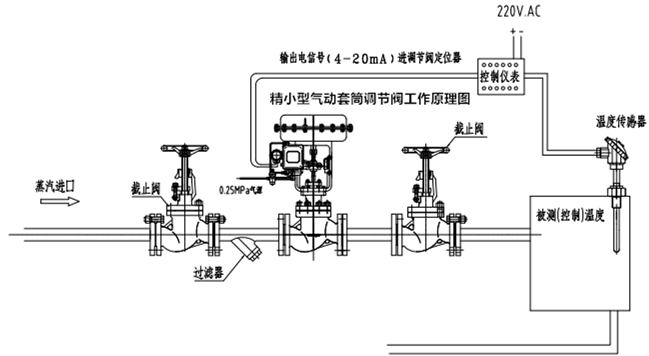

精小型氣動套筒調節閥工作原理圖：

精小型氣動套筒調節閥的結構組成是氣動執行機構、閥體和附件三部分。執行機構由隔膜/活塞、彈簧、手輪、氣動桿、連軸器等主要部件構成；閥體的主要部件有閥籠、閥瓣、閥座、閥桿、閥籠壓環等；其他附件如電磁閥、減壓閥、過濾器、電流/氣壓轉換器、定位器、流量放大器等。（下面是精小型氣動套筒調節閥結構特點）
1、執行機構采用多彈簧結構，高度減少30%。重量減輕30%。
2、采用波紋管密封，對移動的閥桿形成了絕對密封，堵絕流體外漏。
3、全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，軟密封結 構閥芯達到VI級泄漏標準。
4、閥體按流體力學原理設計成等載面低流阻流道，可調范圍大，固有可調比為50:1，額定流量系數增大30%。
5、采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。 套筒互換性好，拆裝方便，容易維修。

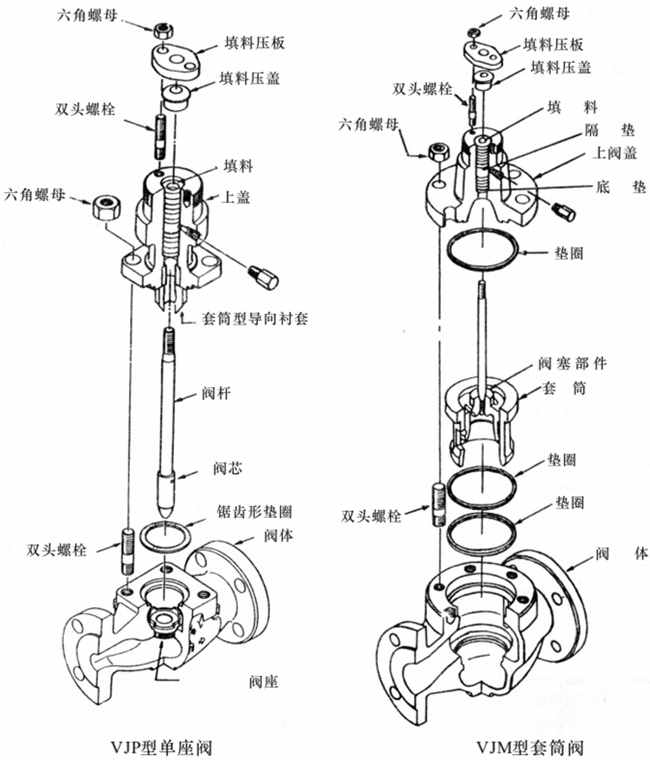

精小型氣動套筒調節閥結構圖：
