一、電動執行器概述：
3810L系列直行程電子式電動執行器有以 220V 交流單相電源和 380V 三相交流電源兩種驅動電源的機型，接受來自調節器控制信號（DC4 ~ 20mA 或 DC1 ~ 5V），實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。
本系列執行器有以下主要特點：
1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信號和對應的電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件 — 控制器，采用最先進的混合集成電路，用樹脂密封澆鑄, 外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
6、用狀態選擇開關可以設定（正、反動作。）
7、用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶轉動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
二、電動執行器主要技術參數：
1、電源：
     單相AC220V±10%，50Hz，三相AC380V±10%，50Hz（需訂貨時注明）
2、耗電功率（額定負載時）：
     規格 A 型執行器 50VA；
     規格 B 型執行器 150VA；
     規格 C 型執行器 220VA。
3、輸入信號：
     Dc4 - 20mA 或 DC1 - 5V。
4、輸出信號
     DC4 - 20mA（負載電阻礙500Ω以下）。
5、控制精度：
     基本誤差：±1%；回差≤1%；死區≤1%。
6、工作行程調整范圍：
     “零點”：±25%；
     “行程”：20% ~ 100%。
7、外部配線：
     輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

8、環境條件：

9、保護等級：
     IP65。
10、隔爆等級：
     Exd  II Bt4。
11、過載保護：
     規格A、B型執行器可任選，規格C型執行器必配。
三、產品型號規格：

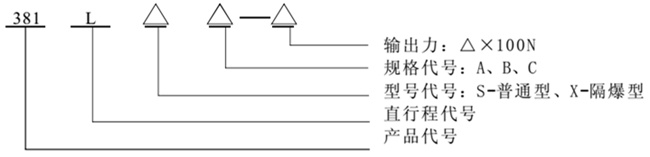

1、型號規格標注說明：

2、本公司生產的系列執行器見表1。

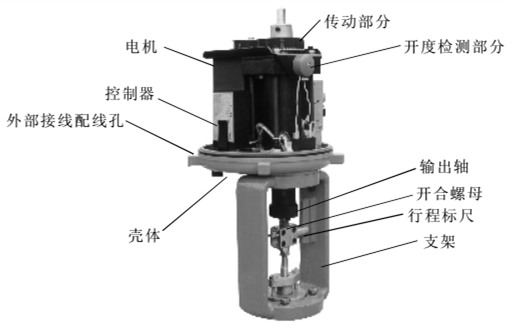

四、3810L 系列直行程電子式電動執行器結構與原理圖：
