氣動三通蝶閥簡介：
氣動三通蝶閥由氣缸、支架、閥桿、碟版、閥體等零部件組合而成。氣動三通蝶閥閥體有三個口，一進兩出，（左進，右和下出）和普通閥門不同的是底部有一出口，當內部閥芯在不同位置時，出口不同，如閥芯在下部時，左右相通，如閥芯在上部時，右出口被堵住，左和下口通。因為左口和右口不在一條水平線上。當高加緊急解列時，閥門關閉，給水走旁路。氣動三通蝶閥執行機構簡介：
氣動三通蝶閥執行機構分為單作用氣動執行機構和雙作用氣動執行機構，單作用氣動執行機構為氣關彈簧復位式，雙作用氣動執行機構為氣開氣關式。單作用氣動執行機構適合敞開或常閉型氣動三通蝶閥，而調節型氣動三通蝶閥應當選用雙作用氣動執行機構
氣動三通蝶閥密封材料簡介：
氣動三通蝶閥力矩較小，低壓下可實現良好的密封。氣動三通蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封蝶閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。

氣動三通蝶閥特點：
1、氣動三通蝶閥有兩個閥芯和閥座結構與氣動雙座蝶閥類似，但在氣動三通蝶閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而在氣動雙座蝶閥中兩個閥芯與閥座間的流通面積是同時增加或同時減少的。
2、氣動三通蝶閥的氣開和氣關，只能通過選擇執行機構的正作用與反作用來實現，而在氣動雙座蝶閥中氣開和氣關則可以直接通過將閥體或閥芯與閥座反裝來實現。
3、當氣動三通蝶閥用于需要流體進行配比的控制系統時，由于它能同時代替一個氣開控制閥和一個氣關控制閥，因此可以降低安裝成本和減少安裝空間。
氣動三通蝶閥工作原理：
    氣動三通蝶閥由氣動執行機構和蝶閥組合而成，氣動三通蝶閥的工作原理是通過壓縮空氣進入氣動執行機構驅動執行器帶動圓型的蝶板做90°旋轉運動，來作為管道開關和調節流量使用。臺臣閥門生產的氣動三通蝶閥通過0-90度的啟閉作為工作原理。即為0度為全關狀態，90度為全啟狀態。在氣動執行器上添加定位器，輸入相應的信號，可對蝶閥碟版進行0-90度的任意調節。
氣動三通蝶閥結構特點：
    氣動三通蝶閥主要由氣缸、支架、閥桿、碟版、閥體等少數零部件組合而成。臺臣閥門生產氣動三通蝶閥具有結構簡單、重量輕、體積小、安裝維修方便、壽命長、工作性能穩定等特點。

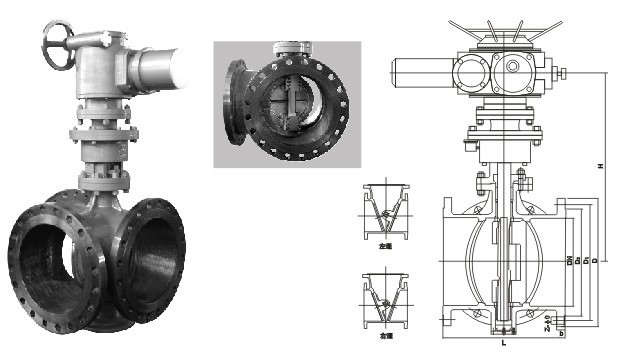

br /> 三通蝶閥結構圖 br /> br />氣動三通蝶閥安裝方法：
1、氣動三通蝶閥在安裝前要檢查閥門型號是否正確，各種部件是否齊全，確保管道內無焊渣等異物后再行安裝。
2、將汽缸裝到閥門上，再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
3、安裝完畢后，對氣動三通蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調?。ò褮飧變啥诵谐陶{節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
氣動三通蝶閥維護與保養：
1、氣動蝶閥使用時，只作全開或全閉，不允許做調節流量用，以免密封面受沖蝕，加速磨損。
2、氣動蝶閥開、關時應用手輪，請勿借助杠桿或其它工具，以免損壞閥件。手輪順時針旋轉為關閉，反之為開啟。
3、氣動三通蝶閥在使用過程中，應經常保持清潔，傳動螺紋必須定期潤滑，發現故障時，應立即停止使用，查明原因清除故障。
4、長期存放的閥門，應作定期檢查，對外露的加工表面須保持清潔，清除污垢，存放時氣動三通蝶閥通道的兩端應堵塞并處于關閉狀態，整齊地存放在室內通風干燥的地方，嚴禁堆置或露天存放。
結束語：
本技術文章由上海專業的氣動三通蝶閥生產廠家上海臺臣閥門有限公司發布。
