電子式電動調節閥簡介：
電子式電動調節閥是工業自動化過程控制中的重要執行單元儀表。電子式電動調節閥由電動執行機構和調節閥閥體組成，具有壓降損失小，流通量大，可調范圍廣，流量特性精度高等優點。因該閥使用起來環保節能，所以電子式電動調節閥在工業系統的自動化控制中得到廣泛的應用。

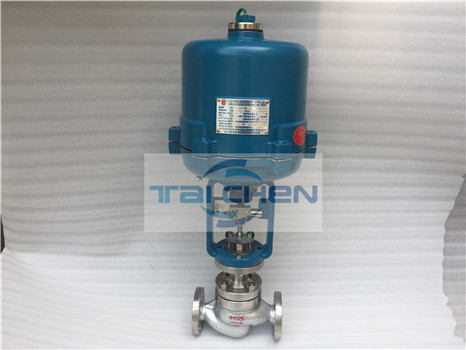

電子式電動調節閥產品圖：

電子式電動調節閥工作原理：
電子式電動調節閥通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

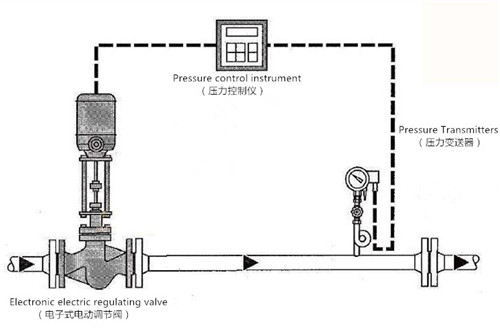

電子式電動調節閥工作原理圖：

電子式電動調節閥主要參數：
公稱通徑：DN15-DN200
公稱壓力：1.6MPa、4.0MPa、6.4MPa
流量特性：J矩形：近似直線；V形（對數）等百分比；O形：快開
可調比50:1   100:1   300:1
法蘭標準：符合JB78-59、JB-79-59標準；可按JB/T79.1、JB/T79.2-94等標準生產
閥體材質：鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）、鈦合金
球體材質：不銹鋼（ZG1Cr18Ni9Ti、316、316L、A105）等
閥桿材質：不銹鋼（ZG1Cr18Ni9Ti、316、316L）
填料材質：聚四氟乙烯、柔性石墨
密封形式：軟密封-閥座材質：聚四氟乙烯、碳纖維強化聚四氟乙烯
          硬密封：不銹鋼或不銹鋼+STL
泄漏率：Ⅵ級，小于額定流量的10-4、10-5
工作溫度：N:-40℃-180℃、M:-40℃-280℃、H:-40℃-400℃
電子式電動調節閥各項標準：
制造標準：GB/T 122387-89
法蘭標準：GB9113-2000、GB17241.6-1998
結構長度標準：GB12221-89
檢驗標準：GB/T 13927-92
電子式電動調節閥選型：
1、 電動調節閥選用主要控制參數為：公稱直徑、設計公稱壓力、介質允許溫度范圍、流量系數等。
2、 對于要求流量和開啟高度成正比例關系的嚴格場合，應選用專用調節閥。球閥和蝶閥一般粗調時可以選用。
3、閥門的密封性能是考核閥門質量優劣的主要指標之一。閥門的密封性能主要包括兩個方面，即內漏和外漏。內漏是指閥座與關閉件之間對介質達到的密封程度。外漏是指閥桿填料部位的泄露，中口墊片部位的泄露以及閥體因鑄造缺陷造成的泄露。外漏是不允許發生的。
注：S=調節閥全開時的壓力損失/調節閥所在串聯支路的總壓力損失。
為了避免通過閥門的水流速過高并盡量節省水泵功耗，宜使閥門工作狀態的S≤0.7.
4、 調節閥公稱直徑的選取應根據所需閥門流通能力確定。調節閥公稱直徑不應過大或過小。過大，增加工程成本，并且閥門處于低百分比范圍內，調節精度降低，使控制性能變差。過小，增加系統阻力，甚至會出現閥門100%開啟時，系統仍無法達到設定的容量要求。
5、調節閥的調節壓差和關斷壓差
對于調節閥，其允許的調節壓差和關斷壓差是其選型的重要指標。實際壓差如高于調節閥允許的調節壓差，閥門會出現不能準確調節的問題，嚴重的會損傷閥門執行器。
電子式電動調節閥維護與保養方法：
1、電源絕對不能有故障。
2、經常清理管道上的雜物，保持管道干凈。
3、經常向值班人員詢問電子式電動調節閥的使用情況。
4、閥體與上閥蓋連接處密封墊使用久了，要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊。
5、填料函如有滲漏要及時更換密封填料，更換時將閥桿脫開，壓板和填料壓蓋取下，即可裝入新的填料。
6、長期停放時，應裝上連接法蘭的保護罩，所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置。

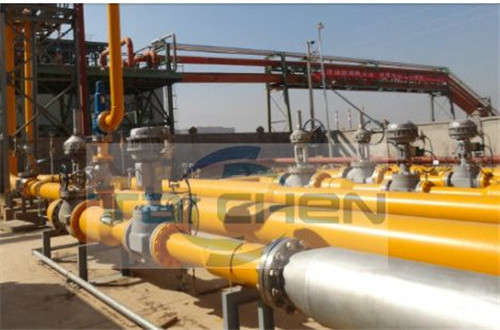

電子式電動調節閥使用案例
