| 序號 | 部件 | 功能 |
| 1 | 排空氣閥 | 在起機時排除汽水分離器中的空氣 |
| 2 | 汽水分離器 | 保護系統不受濕蒸汽影響 |
| 3 | 切斷閥 | 切斷減壓閥的蒸汽供應 |
| 4 | 空氣調節器 | 調節供給閥門定位器的壓縮空氣壓力 |
| 5 | 過濾器 | 保護減壓閥不受管道雜質損壞 |
| 6 | 壓力表 | 監測上游供給蒸汽壓力 |
| 7 | E/P 閥門定位器 | 根據負荷調節閥門開度 |
| 8 | 氣動執行器 | 驅動控制閥 |
| 9 | 電子控制器 | 調節控制閥的開度 |
| 10 | 控制閥 | 根據下游壓力調節蒸汽流量 |
| 11 | 安全閥 | 保護下游設備，避免超壓 |
| 12 | 壓力表 | 監測下游設定壓力 |
| 13 | 壓力感應器 | 將壓力信號轉變?yōu)殡娏餍盘?hào)至控制器 |
| 14 | 切斷閥 | 維修時切斷排空氣閥與管道的連接 |
| 15 | 切斷閥 | 在無負荷時設定減壓后的壓力 |
| 16 - 20 | 汽水分離器疏水閥組 | 排水 |

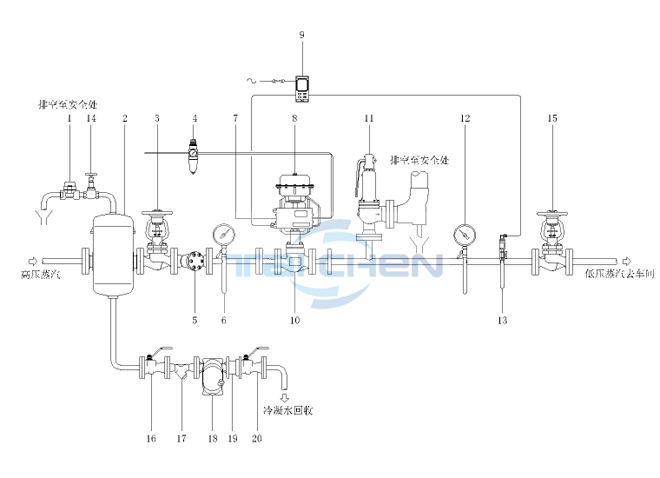

圖示說明了安裝減壓站及其相應部件的正確方法：
氣動調節閥蒸汽減壓系統材質說明
| 序號 | 部件 | 炮銅 | 鑄鐵 | 球墨鑄鐵 | 鋼 | 不銹鋼 | 產品詳情 | |
| 1 | 排空氣閥 | AV13 |
|
| AVC32 |
| 排空氣閥 | |
| 2 | 汽水分離器 |
| S3 |
| S5, S7 | S6, S8 | 汽水分離器&保溫夾套 | |
| 3, 14, 15, 16, 20 | 切斷閥 | 波紋管密封截止閥 |
| BSA1 | BSA2 | BSA3 |
| 波紋管密封截止閥 |
| 球閥 |
|
|
| M20 | M20 | 球閥 | ||
| 4 | 空氣調節器 | Spirax-Monnier MPC2壓縮空氣過濾調節器 | 過濾/調節器 | |||||
| 5, 17 | 過濾器 | Fig 3 | Fig 33 | Fig 37SG | Fig 34 | Fig 36 | 過濾器 | |
| 6, 12 | 壓力表 | 100 mm表盤壓力表及'U'型管 | 壓力表&溫度表 | |||||
| 7 | 定位器 | SP200智能定位器 | 定位器,控制器&感應器 | |||||
| 9 | 控制器 | SX25, SX75控制器 | 定位器,控制器&感應器 | |||||
| 8 | 氣動執行器 | PN9000系列氣動執行器 | 氣動執行器 | |||||
| 11 | 安全閥 |
| SV73 | SV607 | SV74, SV604 | SVL606 | 安全閥 | |
| 10 | 控制閥 |
|
| KE73 | KE43 | KE63 | 控制閥 | |
| 13 | 壓力感應器 | EL2600壓力感應器及'U'型管 | 流量計算機&感應器 | |||||
| 18 | 浮球疏水閥及檢測腔 |
| IFT53 | IFT57 | IFT54 |
| 疏水閥性能檢測 | |
| 19 | 止回閥 |
|
|
|
| DCV2, 3 ,4 | 止回閥 | |
