三通閥門價格、原理

發布時間：2016-08-23

三通閥門結構用途：
三通閥門顧名思義是指有三個口的閥門，同時三個口均可互通，也可使一個口不通等。一般定義為A、B、C三個口，可達互換的原理，在管線中起分流、合流等作用，優點同時代替兩個相同的二通閥門。臺臣三通閥門具有截止、調節、導流、防止逆流、穩壓和溢流等好處，由于它的好處較多，所以三通閥門的用途極其廣泛，在閥門行業也非常的重要。三通閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。三通閥門的種類很多，下面臺臣詳細介紹一下三通閥門價格、型號、圖片、原理、結構、分類、用途等參數。
三通閥門原理：
三通閥門和其他閥門最明顯的是外觀上的差異，三通閥門有三個流道口，主要用于改變介質流向，三通閥門它除了進口A、出口B、還有換向口C，普通閥門是不具備改變介質流向功能?？梢愿鶕?jù)需要決定介質的流向。
三通閥門其工作過程：閥門打開介質從A進入閥門，經B流出閥門，當旁路需要介質流入時，開啟執行機構，閥芯換向，介質A進C出，當管線不需要介質流入時，開啟執行機構°，閥門關閉截?cái)嘟橘|(zhì)。
三通閥門型號：
三通球閥Q44F、Q45F、Q42F、三通截止閥J43H、三通旋塞閥X44H、X48H、三通隔膜閥G49W、三通止回閥H40H、三通調節閥ZMAQ/X、ZDLQ/X
三通閥門分類：
臺臣三通閥門分為：L型三通球閥、T型三通球閥、Y型三通球閥、電動三通球閥、氣動三通球閥、三通截止閥、三通止回閥、三通電磁閥、三通旋塞閥、三通隔膜閥、三通換向閥、三通調節閥等。

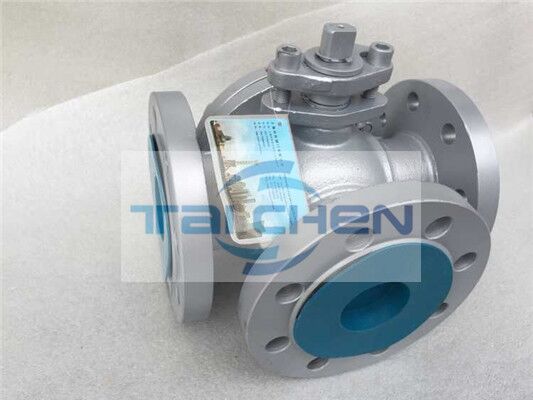

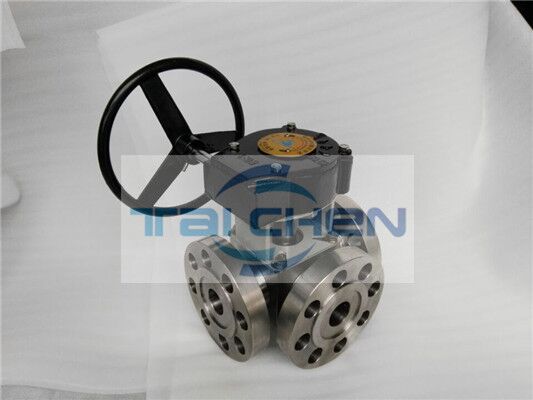

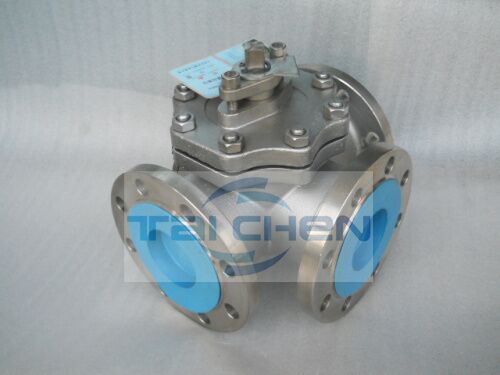

三通球閥原理：
三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。三通球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

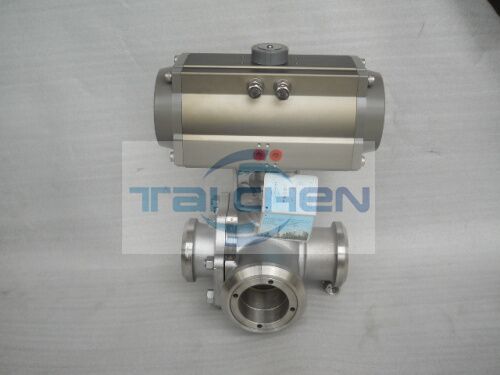

三通球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。臺臣三通球閥配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

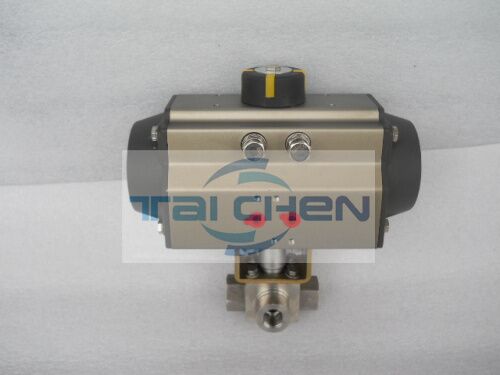

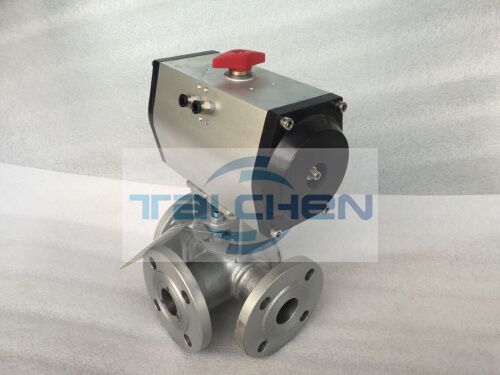

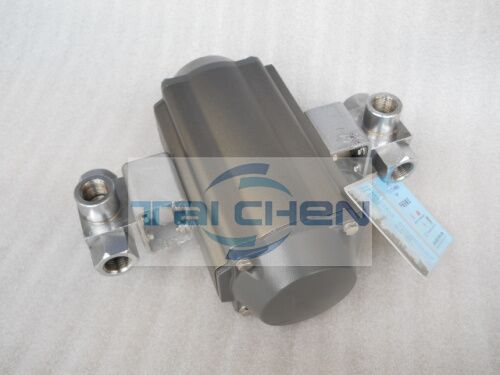

三通球閥顧名思義是有三個連接口球閥類閥門。根據所配執行器不同可分為電動三通球閥和氣動三通球閥產品分類：三通球閥因?yàn)殚y芯的不同分為L(zhǎng)型三通球閥和T型三通球閥:

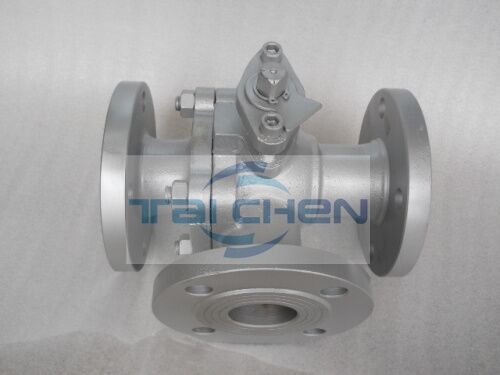

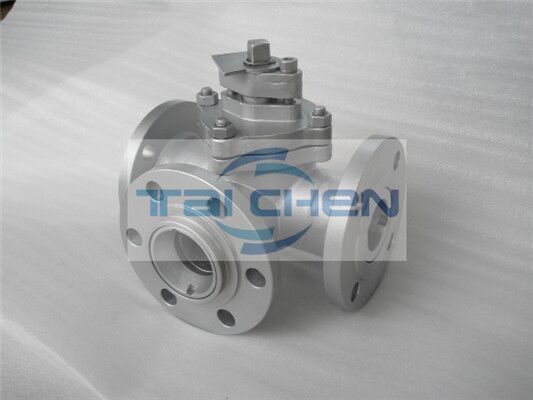

L型三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。三通球閥的工作方式：
L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道上可靠密封。主要用于流路的換向。　
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
三通截止閥原理：
三通截止閥是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流等功能；三通截止閥廣泛應用于石油、化工、天然氣、電站、冶金、國防科研等領域。三通截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏；三通截止閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。
三通截止閥與二通截止閥外觀上最明顯的差別，就是多一個流道口。三通截止閥主要用于改變介質流向，三通截止閥它除了進口A、出口B、還有換向口C，二通截止閥是不具備改變介質流向功能。
三通截止閥打開介質從A道口進入，經B道口流出，當旁路需要介質流入時，開啟執行機構，閥芯換向，介質從A道口進C道口出，當管線不需要介質流入時，開啟執行機構°，閥門關閉截?cái)嘟橘|(zhì)。
三通止回閥原理：
三通止回閥其性能穩定、可靠耐用、使用維護簡便，本使用新型涉及一種三通止回閥，它主要由三通閥體C組成，期特征是具有帶緩沖滑動閥芯2、再手氣量調節閥7，并且在三通閥體C內具有三個氣室1、4、5分別連接法蘭8、3、6，帶緩沖滑動閥芯2處于氣室4內，再生氣量調節閥7的兩端分別連接氣室1、5.本實用新型將兩個普通的止回閥、出氣三通管、再生氣量調節閥集成為一體，與現有技術相比，具有再生氣可調、結構緊湊、安裝簡便、沖擊力小，可靠耐用、密封性好、動作靈敏等特點，應用時可使干燥裝置性能更可靠、外形更美觀、結構緊湊、成本更節省。
三通電磁閥工作原理：
二位三通電磁閥中二位三通指的是該閥的(閥芯)機能,其中二位指該閥閥芯有二個工作位置,即閥芯動作前的初始位,閥芯動作后在另一個工作位置。三通指的是該閥可實現在初始位的通道,在另一位置時改變?yōu)榱硪煌ǖ?如ABC三個口中,初始位時AB口通,閥動作后另一位置時AC口通)的切換(相當于單刀二位的轉換開關)。實際閥體上有五個口,所以又稱五口二位三通閥(其它二個口是系統根據功能要求來接用,在氣動系統中常用作放空、回流口用),它是氣/液動控制系統中的最常見機能的一種轉換控制閥。
三通電磁閥就是通電時用電磁感應，異性相斥來驅動閥桿動作倒開1-2通關閉1-3通，反過來不通電時，對面有個彈簧推動閥桿回去回復1-3通、1-2關閉。三通電磁閥結構原理：
一進二出：(ZC2/31)當電磁閥線圈通電時，出介質端(2)第一路打開，第二路(3)關閉；當電磁閥線圈斷電時，
出介質端第一路(2)關閉，第二路(3)打開；
二進一出：(ZC2/32)當電磁閥線圈通電時，進介質端第一路(2)打開，第二路(3)關閉；當電磁閥線圈斷電時，進介質端第一路(2)關閉，第二路(3)打開；(此內閥兩進口端前必需加單向閥)
一進一出：常閉式(ZC2/3)---當電磁閥線圈通電時，接口2通向接口1，接口3關閉；當電磁閥線圈斷電時，接口2關閉，接口1通向接口3；
三通隔膜閥原理：
三通隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把內腔與閥蓋內腔及驅動部件隔開。采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。三通隔膜閥用于含硬質懸浮物的介質；由于三通隔膜閥介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕可能。
三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕,隔膜閥是一種特殊形式的截止閥。
三通旋塞閥原理：
三通旋塞閥是我公司技術人員經過技術設計，然后通過車間精心打造出來的一款新產品，廣泛地應用于油田開采、輸送和精練設備中，廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。三通和四通式旋塞閥適用改變介質流動方向或進行介質分配的場合。
三通旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。三通旋塞閥適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
三通換向閥原理：
三通換向閥基本都包括閥體、閥板座、閥板、氣缸，閥體由閥板座分成A、B、C三個與外界相通的空腔，在閥體和閥板座之間裝有密封材料，在空腔中的閥板通過連接軸與氣缸相連，通過改變閥板位置，改變管路中氣體的流動方向；因?yàn)榻?jīng)過蓄熱體的換熱，所以換向閥的工作溫度較低，對換向閥的材料無特殊的要求。但因?yàn)檫B續式生產的要求，需要換向閥克服煙氣中的粉塵磨損，以及腐蝕性的影響，機械部分需要保證部件頻繁的開關造成的磨損，已經要求較高的可靠性和工作壽命。
三通換向閥俗稱分路閥,三通換向器.是應用于固體物料（粉體、粉末,顆粒物料、粉?；旌衔铩⑵瑺畹龋┹斔拖到y(tǒng)中用于切換管道中物料流向的專用設備.完全密封的結構可適用于室內室外環境。三通換向閥被廣泛應用于化工塑膠、冶金礦產、節能環保、建筑建材、玻璃陶瓷、食品飲料等領域。
三通調節閥原理：
三通調節閥有合流和分流兩種形式，由氣動或電動執行機構和三通合流或三通分流調節閥組成。以電源為驅動力，接受統一的標準信號4-20ma或0-10v驅使閥門開度與此操作信號相對應。實現對壓力、流量、溫度、液位等參數的調節。上海臺臣三通調節閥有3個出入口與管道相連，相當于兩臺單座閥合成一體。按作用方式分為三通合流調節閥和三通分流調節閥兩種。合流調節閥是兩種流體通過閥加以混合，例如兩種不同溫度的流體通過閥混合溫度介于前兩者之間的流體。這種閥有兩個進口和一個出口。分流調節閥是把一種流體通過閥后分成兩路，當閥在關閉一個出口的同時就打開了另一個出口，這種閥有一個入口和兩個出口。
三通調節閥有兩個閥座，舉一個列子，閥門現在的三通合流調節的，左邊和下邊是進管，左邊進冷水下邊進熱水，需要調節混合后的水的溫度，這是一個最典型的案例了，閥門出廠狀態設置的是4mA時候閥門左右通的，下方入口處于關閉狀態，所以現在調節混合溫度的話輸入4-20mA信號，12mA時左邊和下邊是各打開一半，輸入20mA信號的話左邊全關，下方全開，這樣的下就可以調節左邊和下邊的開度，從而控制混合后水的溫度了，分流的話是一進兩處，內部結構都一樣的，這就是三通調節閥。臺臣三通調節閥廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。
三通球閥價格表：

Q45F-16不銹鋼T型三通球閥價格-臺臣					Q44F-16不銹鋼L型三通球閥價格-臺臣
規格	WCB	304	316	316L	規格	WCB	304	316	316L
DN15	245	390	490	530	DN15	230	350	440	490
DN20	265	460	570	630	DN20	250	400	530	580
DN25	280	530	670	740	DN25	260	490	630	700
DN32	360	720	920	1020	DN32	300	610	770	840
DN40	410	930	1200	1300	DN40	370	790	1050	1140
DN50	490	1140	1470	1610	DN50	430	960	1370	1480
DN65	640	1540	2030	2170	DN65	560	1300	1750	1890
DN80	860	1960	2590	2870	DN80	720	1610	2240	2450
DN100	1170	2730	3570	3920	DN100	980	2180	3080	3360
DN125	1900	4340	5880	6440	DN125	1540	3290	4620	5110
DN150	2730	6300	8680	9450	DN150	2310	4690	6440	7000
DN200	4690	9800	13020	14700	DN200	3990	8260	11200	12320
DN250	9590	21700	29400	32200	DN250	7420	15400	19600	21700
DN300	15400	33600	44800	49000	DN300	11340	26600	35000	37800
DN350	25200	51800	68600	75600	DN350	21000	40600	53200	58800
DN400	49000	86800	119000	126000	DN400	39200	78400	100800	109200
