手動流量調節閥簡介：
手動流量調節閥可以分為遠程手動遙控和就地操作控制。就地操作控制的，就是人工現場開啟關閉手閥來實現流量的調節，這種調節閥方式在建國初期比較多，其缺點就是工人的勞動量大，誤差大，流量不易控制調節，而且波動也大，現在除了開停工或者平常維修切換設備儀表幾乎已經不再使用。
另一種是智能調節閥，是現在使用最廣泛的流量控制形式，可以是氣動、液動、電動，其與普通的投入自動控制的閥門沒有什么不同。具體的操作不再是控制系統的自動運算輸出，而是人工輸出調節閥的開度來人工調節閥門開度，這個工作只要在操作室就可以實現。缺點是需要人員頻繁調節，耗費較大的人力和精神，但優點是工藝設備較穩，特別是在投用自動控制中頻繁波動的情況下，大都是選用這種遙控手動方式，也是大多數人說的手動控制。
手動流量調節閥是一種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。上海臺臣手動調節閥是供熱系統中的理想產品。既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。
手動流量調節閥主要應用于工業和民用建筑采暖管路系統。目前在一些管綱系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段，用它可以準確的調節壓降和流量，用以改善管綱系統中液體流動狀況，達到管綱液體平衡和節約能源的目的。
手動流量調節閥按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴禁地將管路關閉為止。本廠生產的手動調節閥適用于聲條集中供熱和區域供熱的最佳節能產品，以調節流量為主。

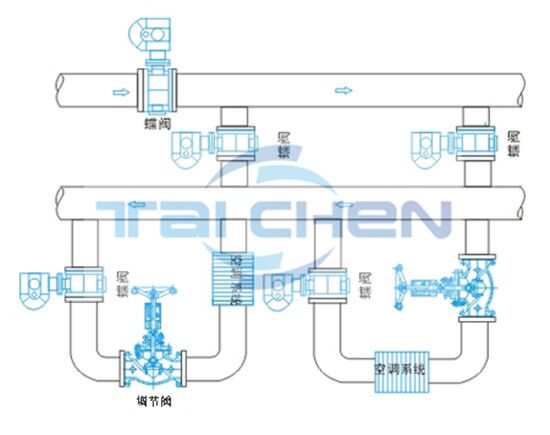

手動流量調節閥是通過改變閥芯與閥座的間隙（開度），來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，能夠?qū)⑿碌乃堪凑赵O(shè)計計算的比例平衡分配，各支路同時按比例增減，仍然滿足當前氣候需要下的部份負荷的流量需求，起到熱平衡的作用。
手動流量調節閥是一種具有特殊功能的閥門，它除具有調節閥功能外，還能實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。臺臣閥門手動調節閥上設有開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口處裝上適當規模的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，就能克服“大流量、小溫差”的不合理現象，是供熱系統中的理想產品。
手動調節閥可安裝在供水管上，也可安裝在回水管上，一般安裝在回水管上，尤其對于高溫環路，為方便調試，更要安裝在回水管路上，安裝了平衡閥的供回水管不必再設截止閥。
手動調節閥按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴密將管路關閉為止，本廠生產的手動調節閥適用于城市集中供熱或區域供熱的最佳節能產品，以調節流量為主。

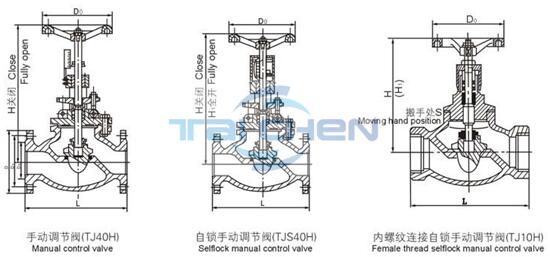

手動流量調節閥由閥體、閥座、閥瓣、閥桿、閥蓋等零件組成。它安裝在油、水等管路上,通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口面積的大小,從而實現調節流量的目的。手動調節閥手輪下面一點有閥門開度指示,根據閥門開度指示知道閥門的開量大小。適合介質溫度：170℃≤425℃。

手動流量調節閥特點：
1、能有效的克服“大流量、小溫差”的不良運行方式，提高系統能效，實現經濟運行。
2、安裝在水系統中，經運行前的一次調節，即可使系統流量自動恒定在要求的設定值。
3、適用于需要進行流量控制的水系統中，尤其適合于供熱，空調等非腐蝕性液體介質的流量控制。
4、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”提高供熱，空調的室溫合格率。
手動流量調節閥選型：
調節閥的產品類型很多，結構也多種多樣，而且還在不斷更新和變化。一般來說閥是通用的，既可以與氣動執行機構匹配，也可以與電動執行機構或其他執行機構匹配。那么我們?nèi)绾芜x擇從這些多種多樣的調節閥中選擇呢，臺臣公司調節閥的閥體類型選擇閥體的選擇是調節閥選擇中最重要的環節，所以在具體選擇時，可從以下幾方面考慮
1.從控制過程的介質方面考慮
(1)閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。
(2)耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。
(3)介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。
(4)耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。
(5)防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。
2.從輸出力的方面考慮
為了使調節閥正常工作，配用的執行機構要能產生足夠的輸出力來克服各種阻力，保證高度密封和閥門的開啟。對于雙作用的氣動、液動、電動執行機構，一般都沒有復位彈簧。作用力的大小與它的運行方向無關，因此，選擇執行機構的關鍵在于弄清最大的輸出力和電機的轉動力矩。對于單作用的氣動執行機構，輸出力與閥門的開度有關，調節閥上的出現的力也將影響運動特性，因此要求在整個調節閥的開度范圍建立力平衡。
3.從調節閥的作用方式方面考慮
調節閥的作用方式只是在選用氣動執行機構時才有，其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正(氣關型)、正反(氣開型)、反正(氣開型)、反反(氣關型)，通過這四種組合形成的調節閥作用方式有氣開和氣關兩種。對于調節閥作用方式的選擇，主要從三方面考慮：a)工藝生產安全；b)介質的特性；c)保證產品質量，經濟損失最小。
4.從調節閥的特性方面考慮
調節閥的流量特性是指介質流過閥門的相對流量與位移(閥門的相對開度)間的關系，理想流量特性主要有直線、等百分比(對數)、拋物線和快開等4種，常用的理想流量特性只有直線、等百分比(對數)、快開三種。拋物線流量特性介于直線和等百分比之間，一般可用等百分比特性來代替，而快開特性主要用于二位調節及程序控制中，因此調節閥特性的選擇實際上是直線和等百分比流量特性的選擇。
5.從調節閥口徑方面考慮
調節閥口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對調節閥進行Cv計算，并提供調節閥設計說明書。
4）膜片、“O”形圈和其它密封墊。
應檢查調節閥中膜片、“O”形密封圈和其它密封墊是否老化、裂損。
5）密封填料
應注意聚四氟乙烯填料、密封潤滑油脂是否老化，配合面是否被損壞，應在必要時更換。

手動流量調節閥重點檢查部位：
1）閥體內壁
對于使用在高壓差和腐蝕性介質場合的調節閥，閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕，必須重點檢查耐壓、耐腐的情況。
2）閥座
調節閥在工作時，因介質滲入，固定閥座用的螺紋內表面易受腐蝕而使閥座松動，檢查時應予注意。對高壓差下工作的閥，還應檢查閥座密封面是否被沖壞。
3）閥芯
閥芯是調節閥工作時的可動部件，受介質的沖刷、腐蝕最為嚴重，檢修時要認真檢查閥芯各部分是否被腐蝕、磨損，特別是在高壓差的情況下閥芯的磨損更為嚴重（因汽蝕現象），應予注意。閥芯損壞嚴重時應進行更換，另外還應注意閥桿是否也有類似的現象，或與閥芯連接松動等。

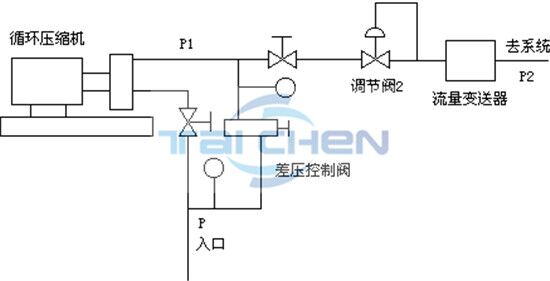

手動調節閥流量特性：
手動流量調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經調節閥的相對流量與它的開度之間關系。調節閥的流量特性有線性特性，等百分比特性及拋物線特性三種。調節閥等百分比特性、調節閥線性特性、調節閥拋物線特性。

三種注量特性的意義如下：
（1）等百分比特性（對數）
等百分比特性的相對行程和相對流量不成直線關系，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。
（2）線性特性（線性）
線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。
（3）拋物線特性
流量按行程的二方成比例變化，大體具有線性和等百分比特性的中間特性。
從上述三種特性的分析可以看出，就其調節性能上講，以等百分比特性為最優，其調節穩定，調節性能好。而拋物線特性又比線性特性的調節性能好，可根據使用場合的要求不同，挑選其中任何一種流量特性。
（4）流量系數Kv
臺臣手動調節閥的流量系數Kv，是調節閥的重要參數，它反映調節閥通過流體的能力，也就是調節閥的容量。根據調節閥流量系數Kv的計算，就可以確定選擇調節閥的口徑。為了正確選擇調節閥的口徑，必須正確計算出調節閥的額定流量系數Kv值。調節閥額定流量系數Kv的定義是：在規定條件下，即閥的兩端壓差為10Pa，流體的密度為lg/cm，額定行程時流經調節閥以m/h或t/h的流量數。

手動流量調節閥安裝：

1）安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2）安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3）手動調節閥安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

手動流量調節閥維護：

手動調節閥具有結構簡單和動作可靠等特點，但由于它直接與工藝介質接觸，其性能直接影響系統質量和環境污染，所以對手動調節閥必須進行經常維護和定期檢修，尤其對使用條件惡劣和重要的場合，更應重視維修工作。
