電動三通溫控調節閥溫度控制方案介紹：
ZAZX、ZAZQ型分體式電動三通溫控調節閥又稱電動三通溫度調節閥(或防爆型電動三通調節閥、執行器防爆)、該閥和智能PID調節器及PT-100溫度傳感器等附件組成，具有高控制精度，可達+0.1%的控制精度，調節性能及控制精度遠超過常規型自力式三通溫度調節閥。是遠程自動化溫控系統及PLC連網的必備品，也是未來主流的溫控產品。下面臺臣閥門介紹下該電動三通溫控調節閥成套溫度控制方案原理圖。

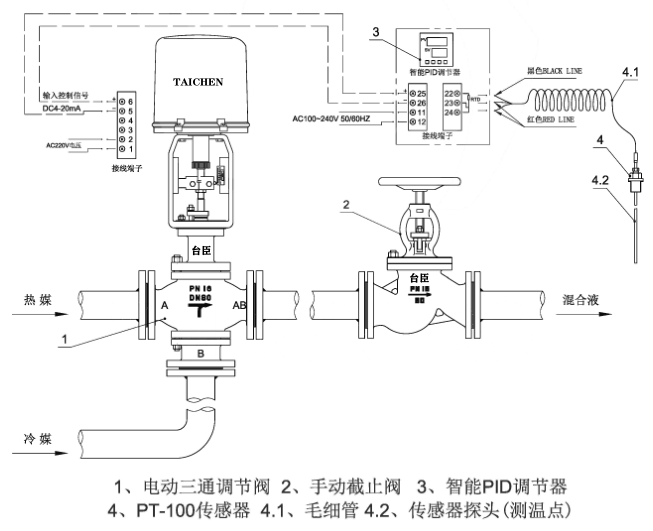

電動三通溫控調節閥合流溫度控制方案圖：
臺臣閥門可為廣大用戶提供各種電動、自力式、氣動三通溫控調節閥成套溫度控制方案，幫助用戶解決各種溫度控制難題，期待洽談交流。
電動三通溫控閥成套解決原理：
電動三通溫控閥工作原理采用自反饋系統，PT-100傳感器(3)通過采集被調介質(或換熱器)自身的實時溫度變化，經智能PID調節器(3)轉換為DC4-20mA（或0-5V、0-10V）的標準控制信號來控制電動三通溫度調節閥(1)的開度，可直接對蒸汽、熱水、熱氣、熱油等介質的溫度實行自動PID調節和控制，亦可使用在防止過熱或熱交換場合，作為調溫、恒溫、加溫、降溫使用。
電動三通溫控閥分流溫度控制方案圖：
電動三通溫控調節閥接線說明:
1、智能PID調節器(3)端子22、23、24接傳感器(4)的3個接線端子(注意端子顏色) ;2、智能PID調節器(3)端子25和端子26接電動調節閥(1)的端子5和端子6 (注意正負極);3、智能PID調節器(3)端子11和端子12接AC100~240V 50/60HZ電壓;4、電動調節閥(1)端子1和端子2接AC220V電壓。
注:①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、1、 D值，即使用智能PID調節器(3)自整定功能，具體操作步驟參見NHR5000型智能PID調節器使用說明書(P17之7.3條)
②由于智能PID調節器(3)無防爆型，安裝在要求防爆場合必須將智能PID調節器(3)置于防爆控制箱內或將其安裝在非防爆區，且智能PID調節器(3)與調節閥(1)的控制信號線必須用屏蔽線(3芯、1.5平方)。
關于三通溫控調節閥的其他形式控制方案可提供技術要求，由臺臣閥門為您選型后提供合理的解決方案。
