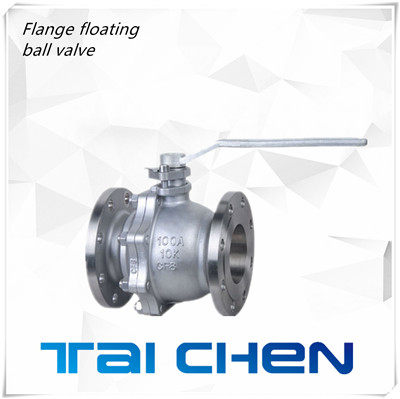

不銹鋼日標球閥概述：
Q41F-10K不銹鋼日標球閥又稱日標浮動式球閥，該球閥球體設計為浮動式結構，在介質壓力的推力下，球體隨著介質壓力的方向移動并緊壓在出口端的密封面上，使密封性能變得更加安全可靠。日標法蘭球閥的布局簡略，密封性好，但球體接受作業介質的載荷悉數傳給了出口密封圈，因而要思考密封圈材料能否受得住球體介質的作業載荷，在遭到較高壓力沖擊時，球體可能會發作偏移。這種布局，通常用于中低壓球閥。
臺臣閥門日標法蘭球閥跟國標法蘭球閥相比只是在制造的標準規范不一樣，其結構原理是相同的。該結構形式的閥門是流體管道控制中使用最常見的一種產品。該產品不僅性能優越、工作可靠、啟閉省力、流體阻力小、安裝維修方面，而起造價不高，適合在各種工況中。日標法蘭球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
不銹鋼日標球閥技術說明：
型號：Q41F、Q341F、Q641F、Q941F
適用介質：水、油品、蒸汽等；
公稱通徑：1/2”-10”、DN15~250mm；
工作壓力：10K~40K；
溫度范圍：-40℃~+200℃；
材料：LCB、CF8、CF8M、CF3、CF3M、A105等；
操作：手輪、渦輪、傘齒輪、氣動、電動；
設計與制造按【ANSI B16.34、JIS 2071】
結構長度按【JIS B2002】
法蘭連接尺寸按【JIS B2212、2214】
檢驗按【JIS B2003】
產品設計標準【BS 5351】
結構特征：防止誤操作手柄、鎖定機構、防飛出閥桿凸肩、防靜電機能、雙重密封閥座、耐火結構、無外漏閥體密封結構
不銹鋼日標球閥試驗壓力：

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力	10K	2.4	1.5	1.5	0.5-0.7
	20K	5.8	4.0	4.0

不銹鋼日標球閥主要零件材料：

名稱	材料
閥體 閥蓋	A216WCB	A352 LCB	A217 WC6	A217 WC9	A217C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8
