夾套保溫三通球閥

品牌名稱：TAICHEN
型號：BQ44F、BQ45F
通道位置：三通式
標準：美標、國標、德標、日標
材質：碳鋼、不銹鋼
可配：渦輪、氣動、電動
夾套保溫三通球閥價格請聯系工作人員

QQ空間新浪微博騰訊微博人人網 網易微博更多

夾套保溫三通球閥型號編輯：（BQ44F/BQ45F）

B	Q	3	4	4	F	-16	P
附屬	閥門類型	動作方式	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
B：保溫	Q：球閥	3：渦輪	4：法蘭	4：L型三通	F：聚四氟乙烯	16：1.6MPa	C：碳鋼
		無：手柄		5：T型三通	PPL：對位聚苯	25：2.5MPa	P：不銹鋼304
				2：Y型三通	H：硬密封	40：4.0MPa	R：不銹鋼316

夾套保溫三通球閥概述：
BQ44F/BQ45F夾套保溫三通球閥采用整體式結構所以比一般球閥更小，重量也更輕，并且不會外漏，密封性能良好，外形美觀。不銹鋼保溫三通球閥具有良好的保溫保冷的特性。夾套保溫三通球閥具有良好的保溫保冷特性，且的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。臺臣公司夾套保溫三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。
兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。上海臺臣夾套保溫三通球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產中；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。
保溫夾套三通球閥參數：
產品型號 BQ44F-16P、BQ45F-150LB；
閥體材質：WCB、304、316、316L；
公稱通徑：DN15-DN300mm、2"-32"；
操作方式：手輪、傘齒輪、氣動、電動；
適用介質：水、蒸汽、油品等；
溫度范圍：-28~300℃ ；
壓力范圍：1.6-4.0（Mpa）150LB-1500LB；
設計與制造：API600、ASME B16.34、API6D、BS5351；
檢驗和試驗：API598 ；
端法蘭尺寸：ASME B16.5（對于NPS≤24）; AMSE B16.47 B系列；
面對面和端對端：ASME B16.10；
壓力/溫度等級：ASME B16.34；
夾套保溫三通球閥主要零件部件材料表

序號	零件名稱	材料名稱
1	閥體	WCB	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
2	球體	2Cr13	0Cr18Ni9	00Cr19Nill	0Cr17Ni12Mo2	0Cr17Ni12Mo2
3	閥桿	2Cr13	0Cr18Ni9	00Cr19Nill	0Cr17Ni12Mo2	0Cr17Ni12Mo2
4	密封圈	聚四氟乙烯、對位聚笨
5	填料	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
6	墊圈	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
適用溫度		-28~300℃

夾套保溫三通球閥主要性能參數表

法蘭尺寸	JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212
檢驗和試驗	GB/T13927-89、JB/T9092-99
其余制造規范均按本廠標準

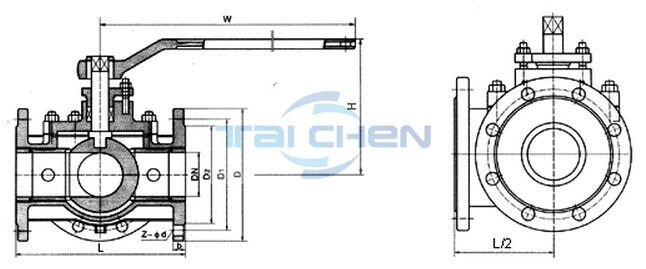

不銹鋼保溫三通球閥結構圖： BQ44F/BQ45F夾套保溫三通球閥

夾套保溫三通球閥主要外型尺寸表

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	L	L1	D	D1	D2	b	f	Z-φd
1.6	15	150	72	95	65	45	14	2	4-φ14
	20	160	80	105	75	55	14	2	4-φ14
	25	180	90	115	85	65	14	2	4-φ14
	32	200	100	135	100	78	16	2	4-φ18
	40	220	110	145	110	85	16	3	4-φ18
	50	240	120	160	125	100	16	3	4-φ18
	65	260	130	180	145	120	18	3	4-φ18
	80	280	140	195	160	135	20	3	8-φ18
	100	320	160	215	180	155	20	3	8-φ18
	125	380	190	245	210	185	22	3	8-φ18
	150	440	220	280	240	210	24	3	8-φ23
	200	550	260	335	295	265	26	3	8-φ23
	250	670	310	405	355	320	30	3	12-φ25
	300	720	370	460	410	375	30	3	12-φ25
